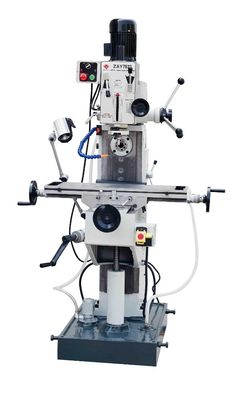

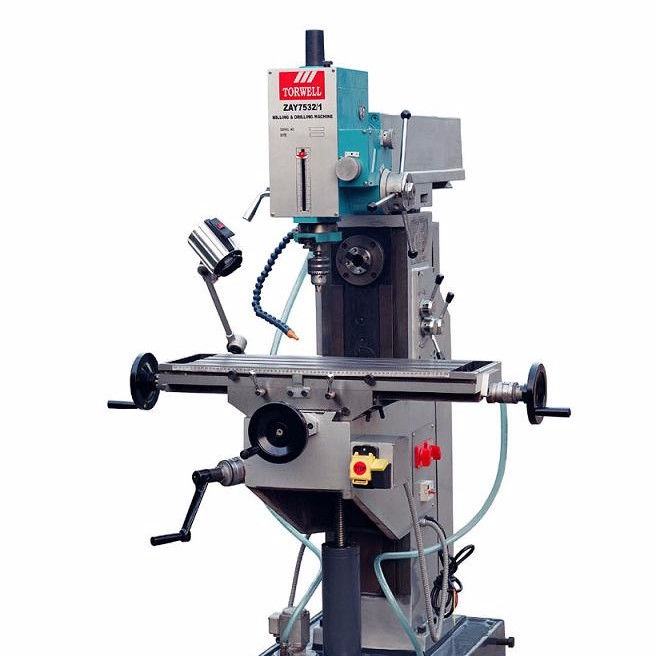

Fresadora &Horizontal vertical ZAY7532/1

Modelo

ZAY7532-1

ZAY7540-1

ZAY7545-1

Capacidad de perforación máxima

32m m

40m m

45m m

Capacidad máxima el moler de cara

100m m

Capacidad máxima el moler de final

25m m

Ángulo del eslabón giratorio del cabezal (el moler de final) en la dirección perpendicular

±90º

Viaje del eje (el moler de final)

130m m

Distancia entre la nariz del eje y la tabla

80-480m m

Deslizar viaje del brazo

500m m

Forma cónica del eje (el moler del horizonte)

MT4

Forma cónica del eje (el moler de final)

MT3

MT4

Alimentación del eje

0,12, 0,18, 0,25

Velocidad del eje (motor) de la velocidad doble 1400r/1280r/min r/min

4pole

50Hz

38,67,110,216,380,640

60Hz

45,80,130,260,455,770

2pole

50Hz

76,134,220,432,760,1280

60Hz

90,160,260,520,910,1540

Velocidad del eje (4P) (el moler de final)

50Hz

80,150,260,380,710,1250,

60Hz

100,180,310,460,850,1500

T-solt

Viaje delantero y posterior de la tabla

300m m

Viaje izquierdo y derecho de la tabla

785m m

El viaje de la tabla en perpendicular dirige

400m m

Tamaño de la tabla

1000mm×240m m

Motor (velocidad doble/el moler del horizonte)

1,3 kilovatios/1,8 kilovatios

Motor (el moler 4P/End)

0.75Kw

1.1Kw

Voltaje

220V/380V 50Hz/60Hz

Peso neto

920 kilogramos

Accesorios especiales

Tenedor Ø63 o Ø75 de la fresa

Vice    90m m o 125 milímetros

Altura de centro de la cabeza de la graduación 100 milímetros

Tirada del molino, barra de taladro

Accesorios estándar

llave 24mm×27m m 1pc de la Doble-cabeza

Llave Allen 4m m, 5m m, 6m m 1pc cada uno

Destornillador (-) 150m m     1pc

Acción del taladro      MT3      1pc

Tirada del taladro     1-13m m     1pc

Cuña                    1pc

Barra de enganche un B              1pc cada uno

Lavadora de la barra de enganche            1pc cada uno

Eje MT4 de la fresa     1pc

Arma del aceite                    1pc

Manga 4-3 del cambio         1pc
